行車式刮泥機 鏈條傳動運行 泥漿污水脫水處理設備 污泥沉淀池

1.工作橋采用桁架結構，簡潔、美觀、輕巧。

2.維護簡單方便，運行費用低。

3.傳動減速機多種選擇：采用軸裝式，結構簡單緊湊，檢修方便;采用擺線針輪減速機，價廉物美、傳動效率高。

4.根據用戶需要，行走輪輪面材料可以選用鋼輪(標準配置)、工程橡膠輪、尼龍輪、聚氨酯輪。

5.電氣元件均采用戶外型，安全可靠，可隨機控制和遠程控制。輸電裝置可以根據用戶要求采用電纜掛架(標準配置)、劃觸線、電纜滾筒等不同型式。

6.設備可以按用戶特定尺寸制造。與水接觸的部件可以用不銹鋼制作，133363688007。

構造及工作過程

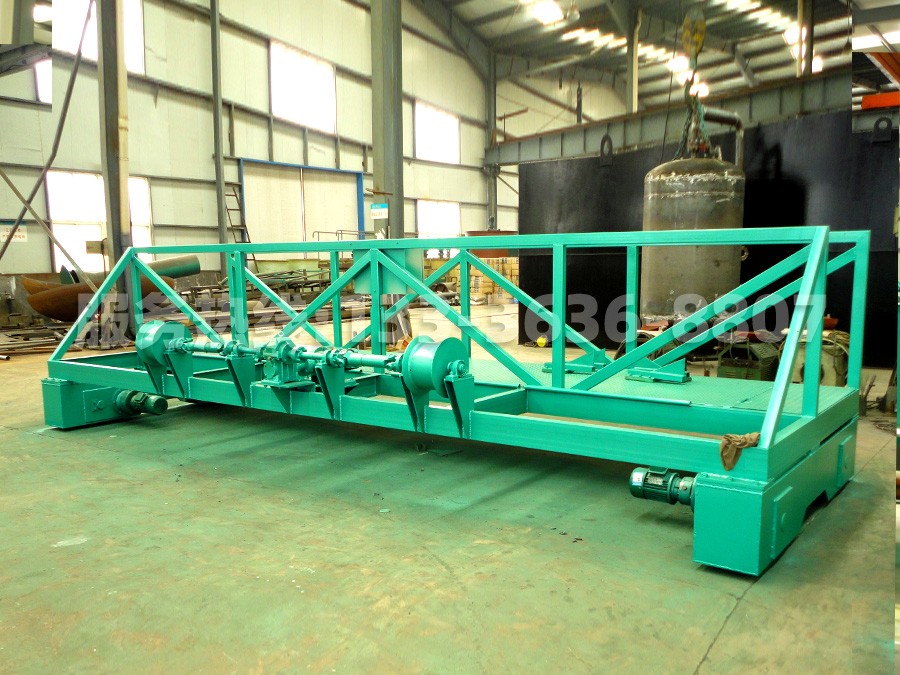

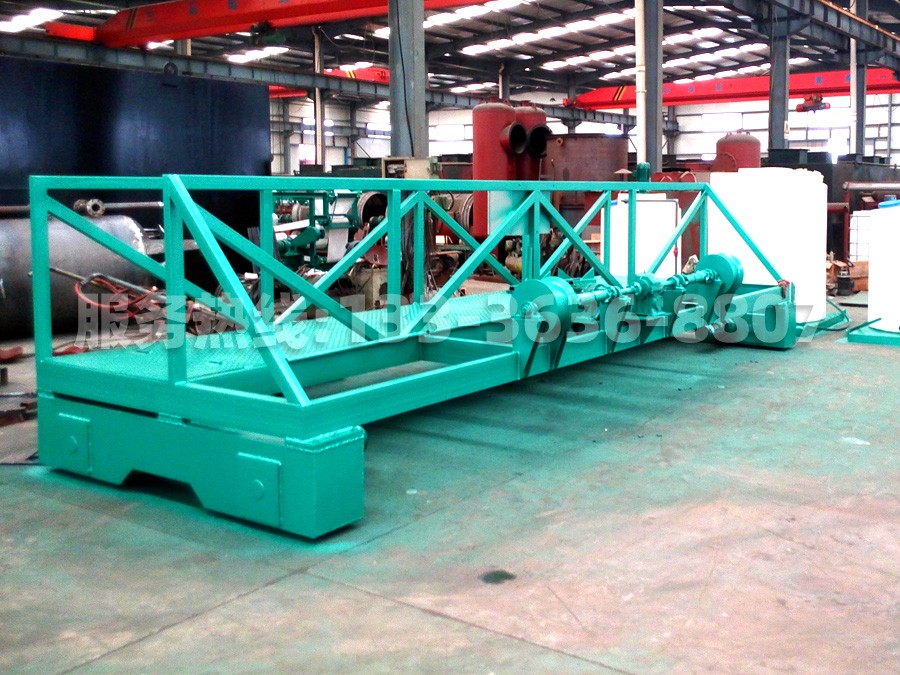

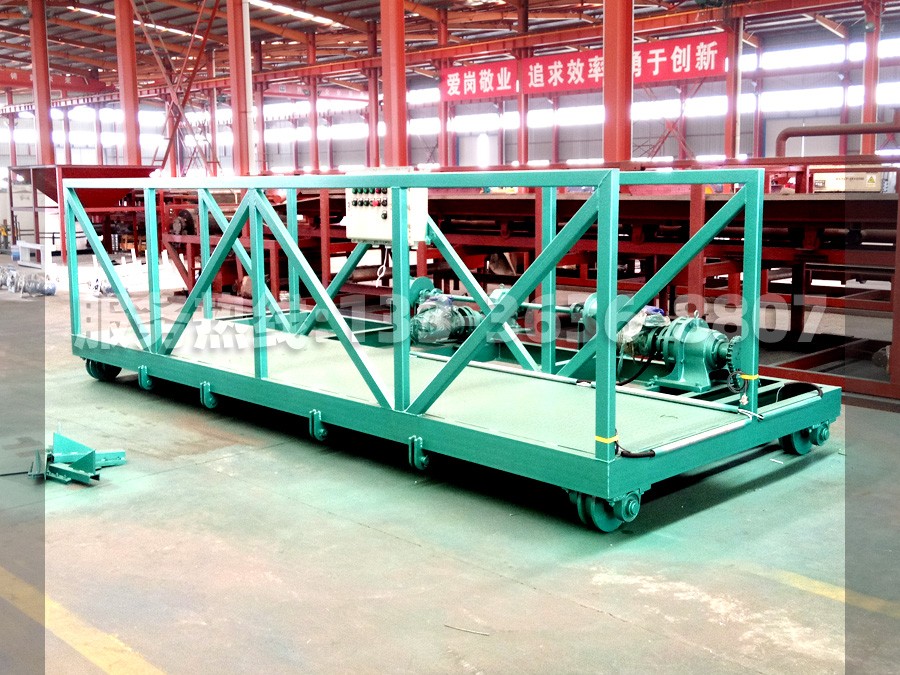

行車式抬耙刮泥機由工作橋、卷揚機構、刮臂桁架、刮泥板、驅動機構、電控箱等主件和出水三角堰板、浮渣刮板等附件(是否提供由雙方協商確定)組成。行車式抬耙刮吸泥機如圖1所示。

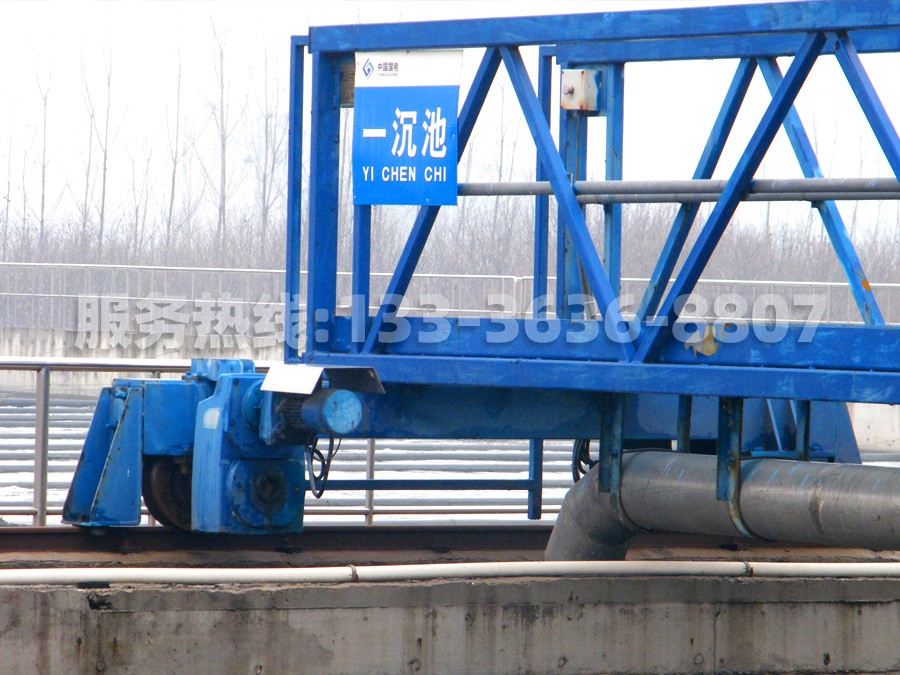

行車式抬耙刮泥機由四點支撐行走大梁橫跨在平流式沉淀池上，雙邊驅動，池兩邊均鋪設鋼軌(采用工程橡膠輪、尼龍輪、聚氨酯輪不需鋪設鋼軌，但要增設四點導向輪)，刮泥機沿池臺軌道從一端運行到另一端。運行時，刮泥板將泥砂刮入集泥槽中。如由浮渣刮板，同時將浮渣刮入渣斗中?；爻虝r(shí)，刮臂桁架和刮泥板靠卷揚機構抬離池底，刮渣板靠電動推桿抬離水面，完成一個行程，刮泥機回到起始位置。兩端行程開關控制其往復運行。運行和停車時間根據污泥量由時間繼電器控制。

行車式抬耙刮泥機技術參數見表1，設備土建條件圖見圖2。
